机身

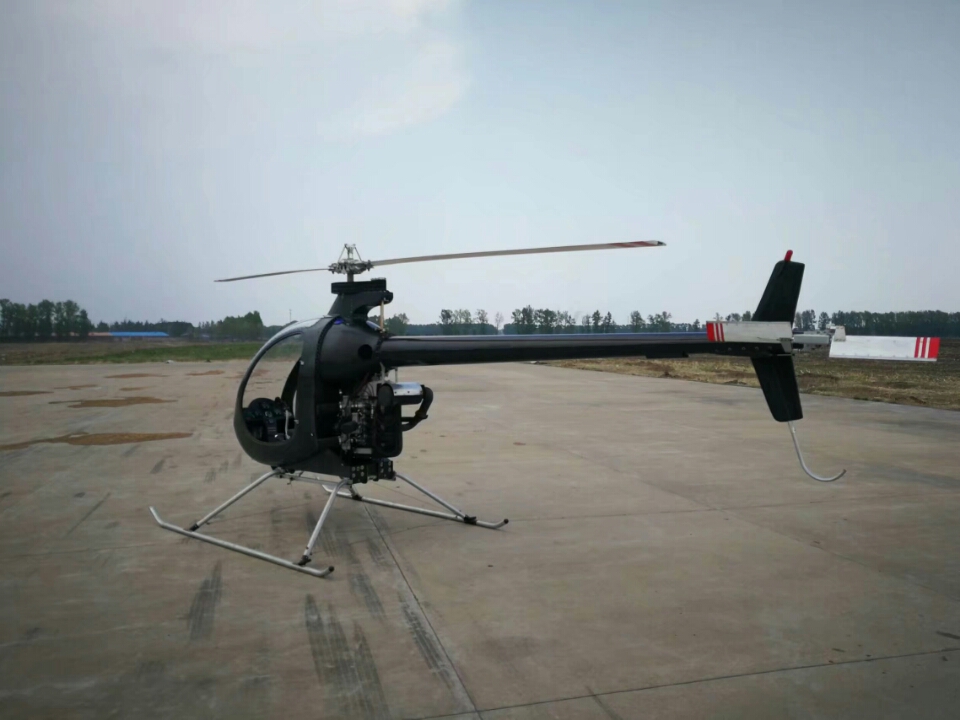

蚊子直升机一體结构的机身,完全以质量优良的玻璃纤维复合材料制造,能以很小的质量来发挥结构很大的效能。蚊子XE285是蚊子XE基础上改进设计的。 新XE285飞机外观与XE是一样,但引擎更强大。新的引擎采用Inntec 800 62千瓦(85马力),水冷式。 一个额外的优势是燃料和注油。 XE285可以载重更大,在高空操作。
引擎:

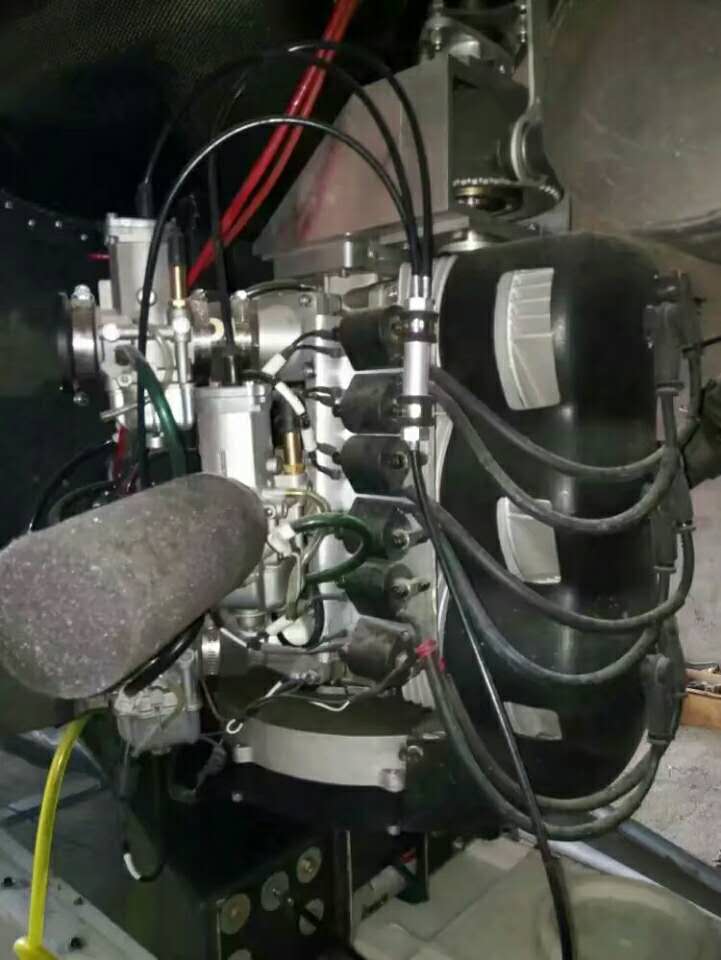

蚊子XE285采用62千瓦(85马力)水冷inntec 800发动机(85hp)。inntec 800是一个2缸燃油发动机。
动力系统:

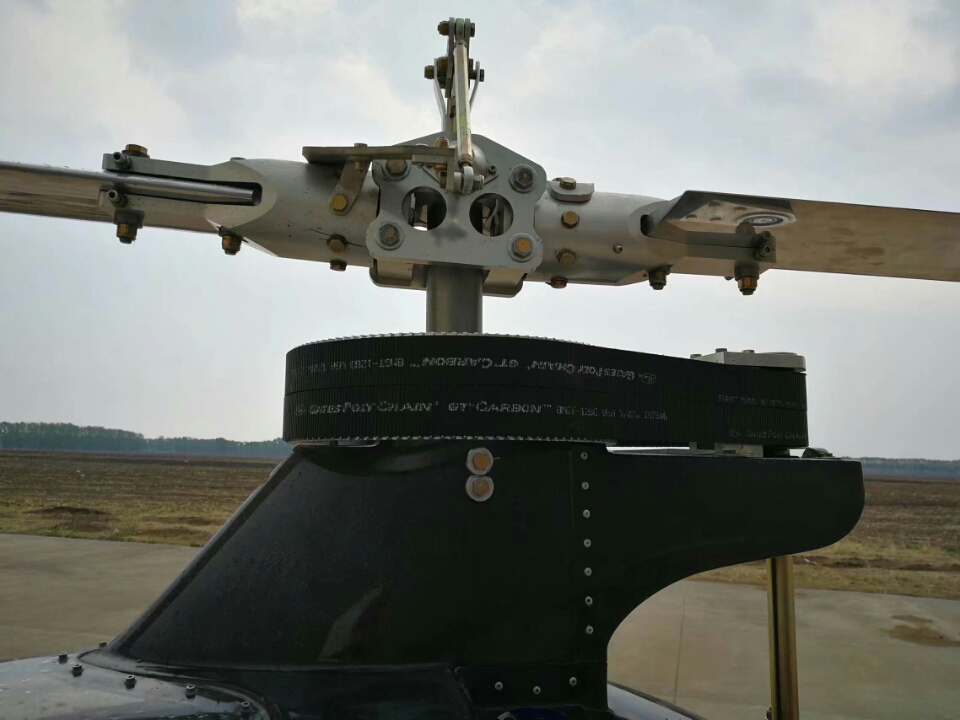

主减速螺栓直接连接到发动机。发动机曲轴上的离心离合器允许发动机启动,而无需转子的负荷。动力由离合器来减少通过HTD同步齿形带驱动轮传递,这是一个能发挥高马力/重量比的传动系统。皮带轮覆盖着离合器 使直升机作自转时能,使引擎超转。
旋翼系统:

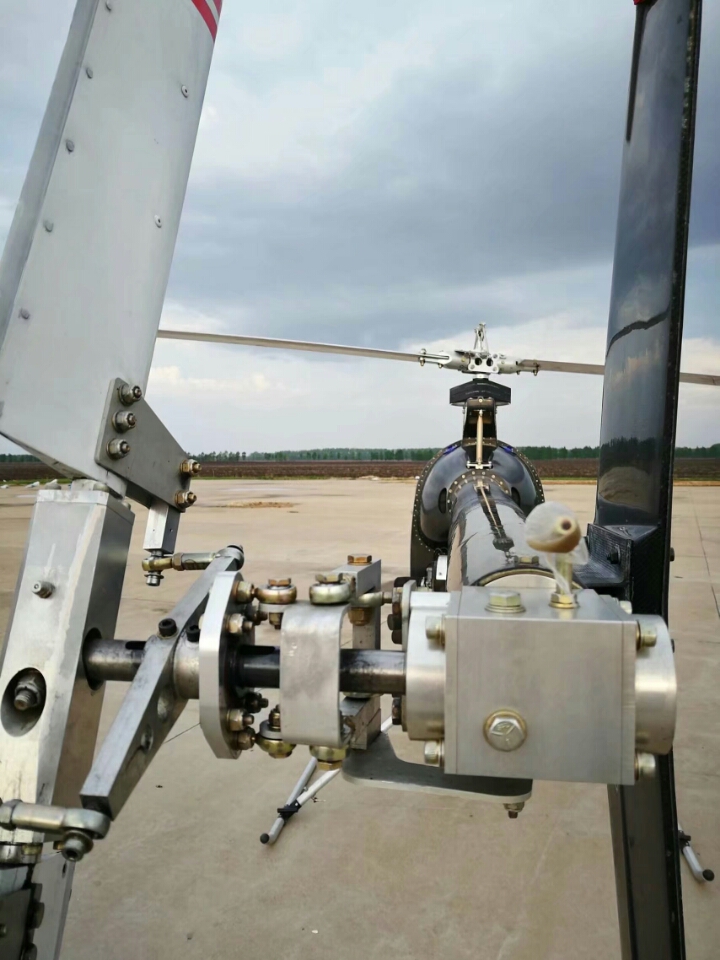

主旋翼是半刚性结构. 由铝结构梁包覆一层铝外皮所构成的. 发泡材塞子塞在两端防止内部受到污染,尾旋翼也是半刚性结构,由铝管包覆一层铝外皮所构成,发泡材塞子塞在末端两处,一个45度拖拉式绞炼用来对正尾旋翼.
控制系统:

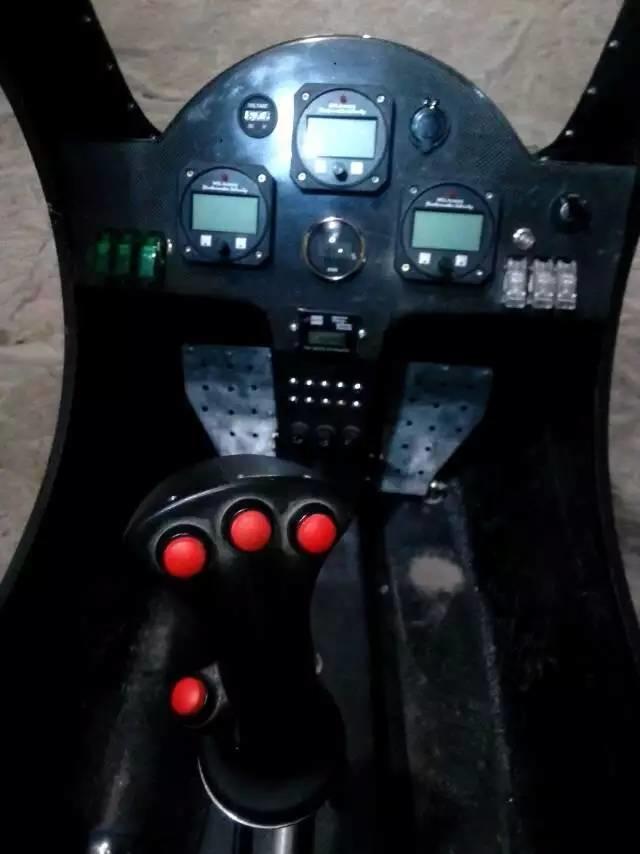

主旋翼控制是由控制杆与及集提变距杆,经过桅杆座上之混控装置,推拉管,传到主旋翼控制盘(SWASH PLATE),而尾旋翼是由脚踏板带动钢缆趋动.
证照:
在美國没有蚊子直升机的飞行许可证,是以私人固定翼飞机许可证替代。在加拿大驾驶蚊子直升机需要一张私人直升飞机许可证,而其它國家则需要查询他们的航空飞行规章。
XE285规格
XE285 | |
Airframe length (m) 机身長(米) | 4.9 |
Overall Length (m) 总長(米) | 6.6 |
Width (m) 总宽(米) | 1.57 |
Height (m) 总宽(米) | 2.13 |
Main Rotor diameter (m)主旋翼直径(米) | 5.9 |
Tail Rotor diameter(m) 尾部旋翼(米) | 1.02 |
Empty Weight (kg)空机重(千克) | 168 |
Gross Weight (kg) 起飞总重(千克) | 332 |
Useful load including fuel (kg) 有效载荷包括机油(千克) | 164 |
Main Tank Capacity (liter)主油箱容量(升) | 45 |
Optional Aux Tank Capacity (liter) 可选备用油箱容量(升) | 30 |
Engine Type 发动机类型 | Inntec 800, 2-cycle, 2-stroke |
Engine Power (kW)发动机功率(千瓦) | 64千瓦(85马力) |
Electrical System 電力系统 | 12V DC battery, 180W alternator |
Engine、Main Rotor、Tail Rotor Flight time(min.)发动机、主旋翼、尾旋翼等主要寿命最少时间 | 1000h |
Main Rotor Speed (rpm) 常规单主旋翼转速 | 590 |
Tail Rotor Speed (rpm) 尾旋翼(尾桨)转速 | 2670 |
Fuel Consumption @ cruise (l/hr) 巡航时油耗/小时 | 23 |
Flight time (max.) without aux tank (hr)无备用油箱是的更大飞行时间 | 2.0 |
Flight time (max.) with aux tank (hr) 有备用油箱是的更大飞行时间 | 3.3 |
Hover in groud effect (m, est.) 停旋升限(地效内) | 2743m |
Hover out of ground effect (m, est.) 停旋升限(地效外) | 2285m |
Climb rate (m/min, est.) 爬升速度 | 366 |
Cruise speed (km/h) 巡航速度 | 136 |
Max speed (km/h) 更大飞行时速 | 160 |
是否可改装、加装 | 可自主选择 |
